[수집 자료] F-15 Head Up Display

[자료 출처]  Head Up Display - Falconpedia (wikidot.com), Downloads (usaf-sig.org), F-16.net - The ultimate F-16, F-22, F-35 reference, F16 - Aggressor (deu.edu.tr), Navigation Systems - VRS Support Wiki (vrsimulations.com)

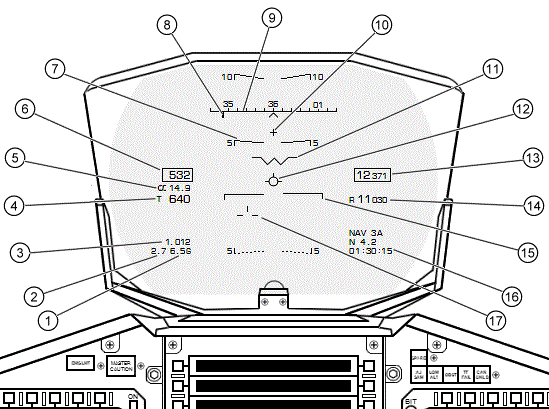

[그림] F-15 HUD



심볼	내용
AVAILABLE G	특정 구성에 사용할 수 있는 G 제한입니다.
CURRENT G	그것은 현재 G가 경험하고 있는 것을 보여준다.
MACH RATIO	이것은 항공기의 마하비이다.
TRUE AIRSPEED	T는 TAS(True Air Speed)를 나타냅니다. 항공기의 실제 비행 속도는 비행 중인 기단에 대한 항공기의 속도이다.[2]
ANGLE OF ATTACK(AOA)	알파는 현재 공격 각도(AOA)를 나타냅니다. 에어로포일의 코드 라인과 상대 기류 사이의 각도입니다.[3]
INDICCTED AIRSPEED	상자의 그림은 표시된 공기 속도를 나타내며 TAS와 다릅니다.
PITCH LADDER	피치 사다리는 수평선에 대한 평면의 현재 기울기를 나타낸다.
COMMAND HEADING MARKER	작은 선은 표제 세트를 나타내며, 이를 따릅니다.
HEADING SCALE	표제 눈금은 0도에서 360도까지 보정됩니다.
GUN CROSS	비행기에 총이 있는 경우 +는 총 십자가를 나타냅니다.
WATERLINE SYMBOL	기호는 항공기가 수평 비행 중인지 여부를 결정하는 데 사용됩니다.
VELOCITY VECTOR	3개의 돌출된 선이 있는 원은 속도 벡터이며 공격, 착지 및 기타 기동에 사용된다.
BAROMETRIC ALTITUDE	상자의 그림은 고도를 나타냅니다.
RADAR ALTITUDE	R은 레이더에 의해 측정된 고도를 나타냅니다. 보통 라달트로 표기한다.
HORIZON LINE	지평선을 나타냅니다.
GHOST VELOCITY VECTOR	조종사의 항법 데이터를 나타냅니다.
MAXIMUM  PROJECTED AREA	희미한 기호는 고스트 속도 벡터이다.





[그림] F-15 HUD Symbols

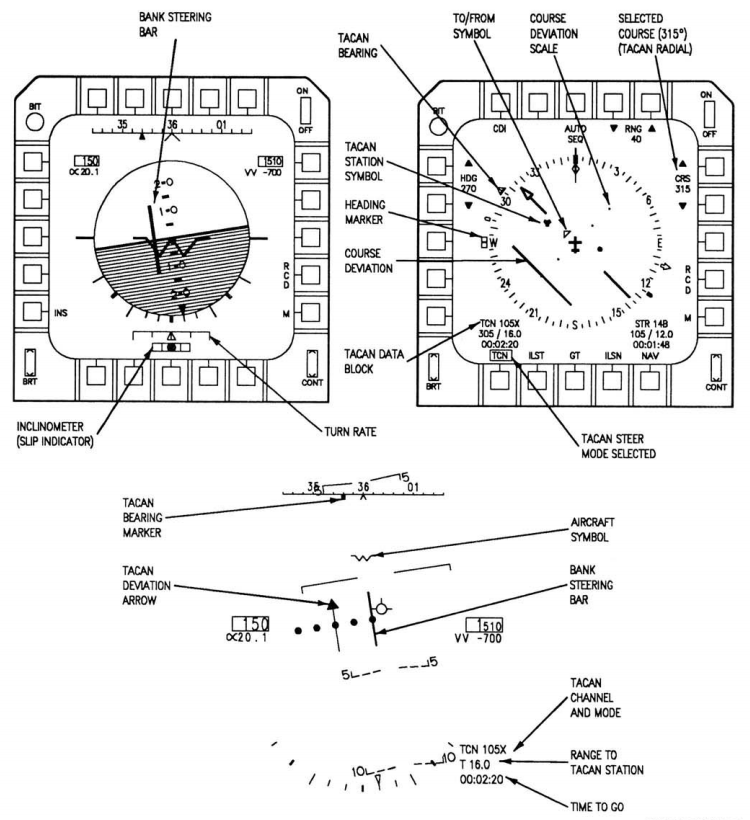

[그림] F-15 TACAN MODE / CDI : GEAR DOWN

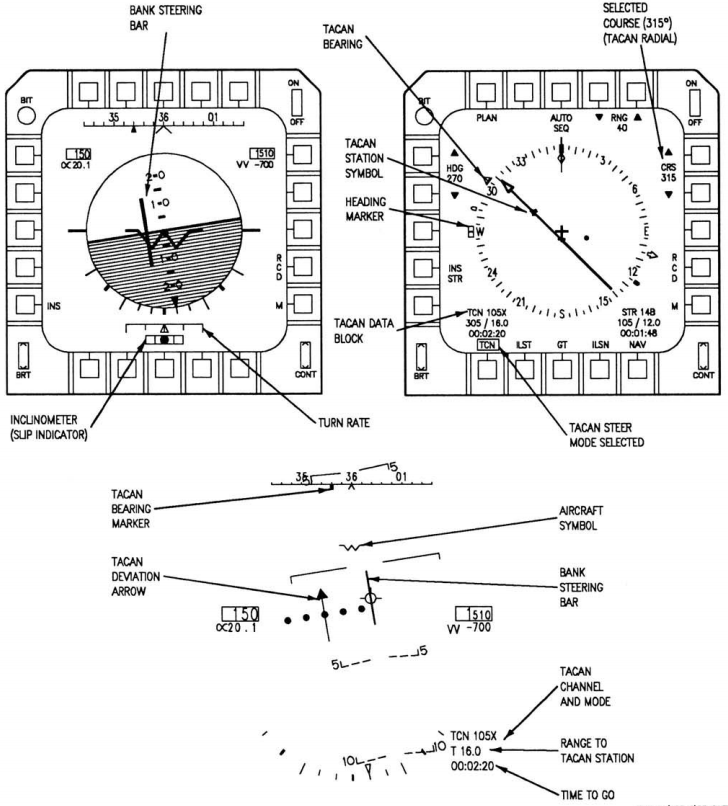

[그림] F-15 TACAN MODE PLAN VIEW : GEAR DOWN

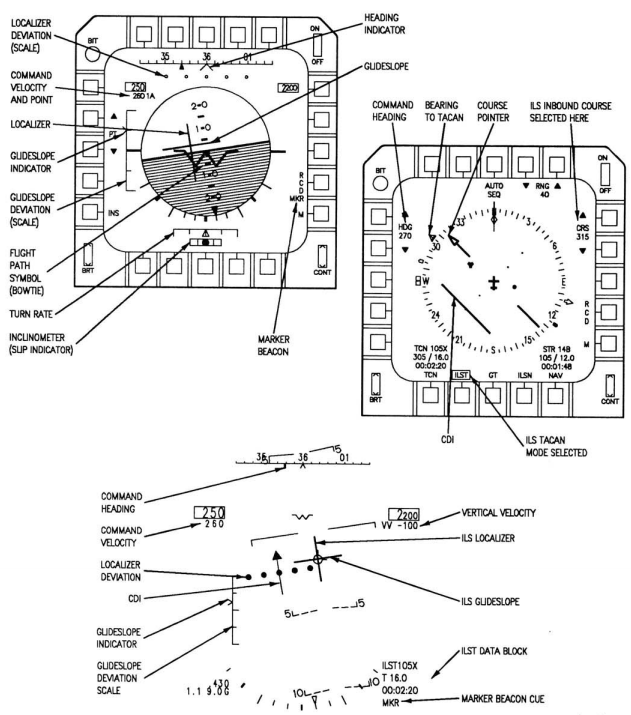

[그림] F-15 ILS TACAN MODE : GEAR UP

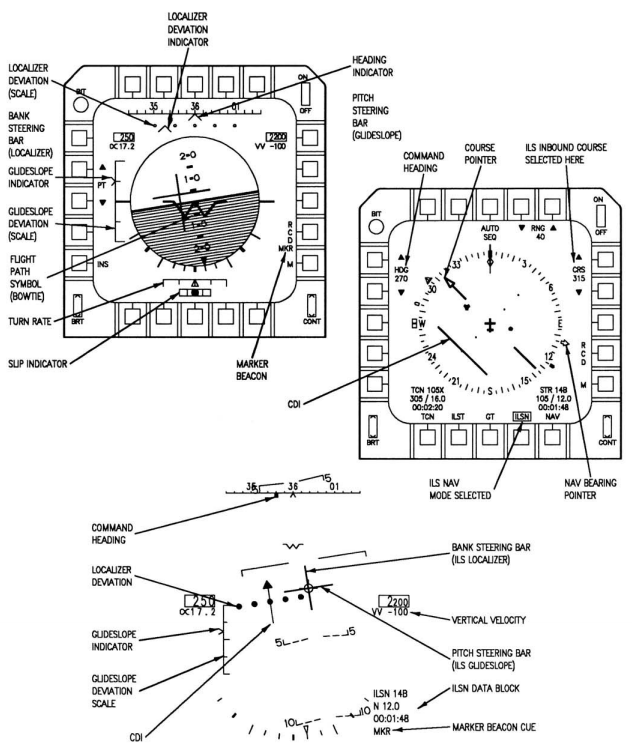

[그림] F-15 ILS NAV MODE : GEAR DOWN

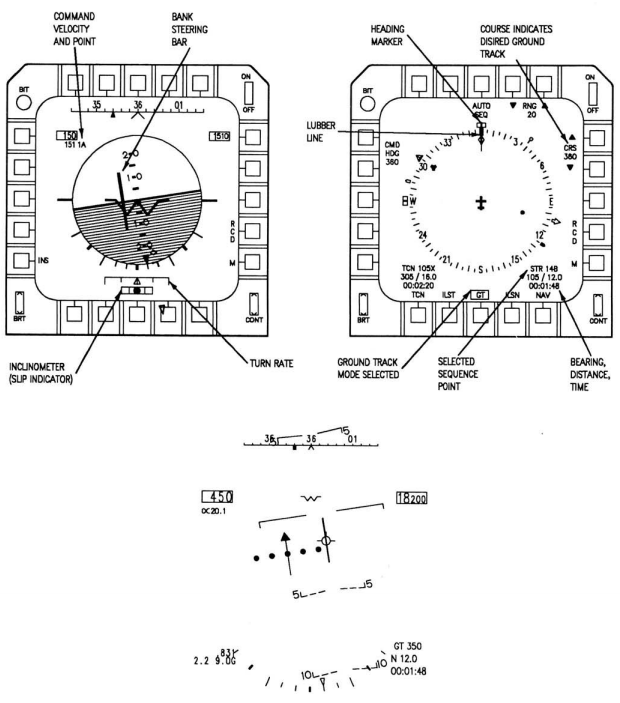

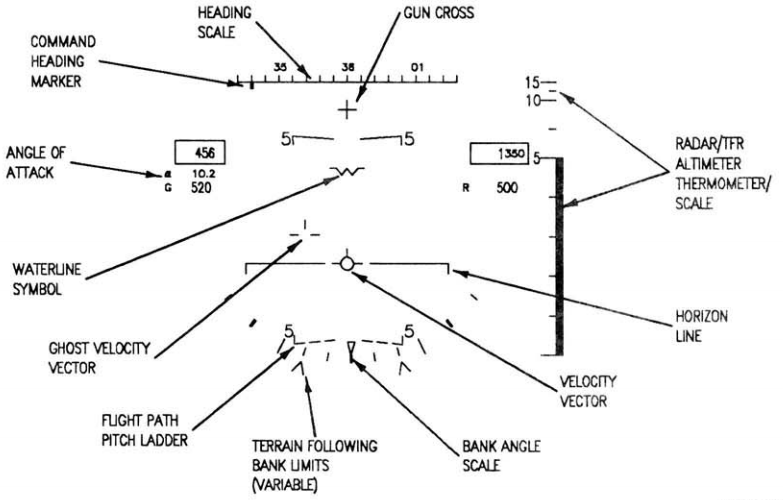

[그림] F-15 GROUND TACK MODE : GEAR UP

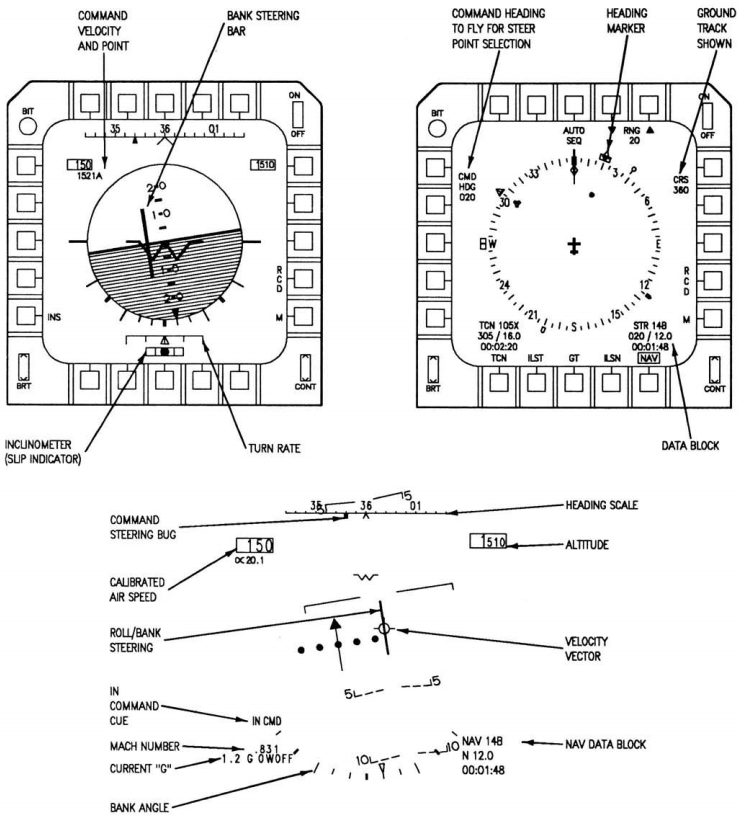

[그림] F-15 NAV MODE : GEAR UP

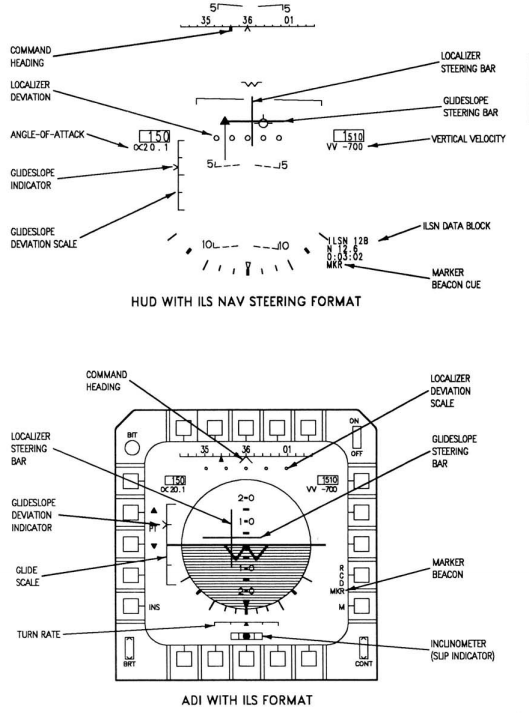

[그림] F-15 ILS DISPLAYS : GEAR DOWN

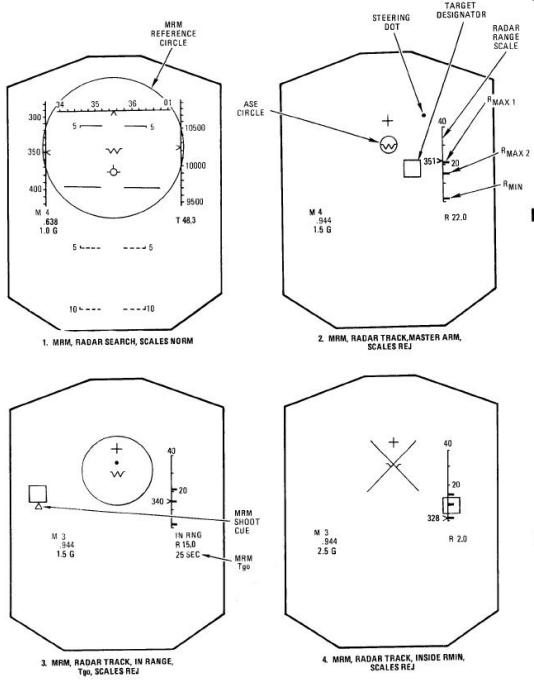

[그림] F-15 HUD DISPLAYS, MRM STEERING

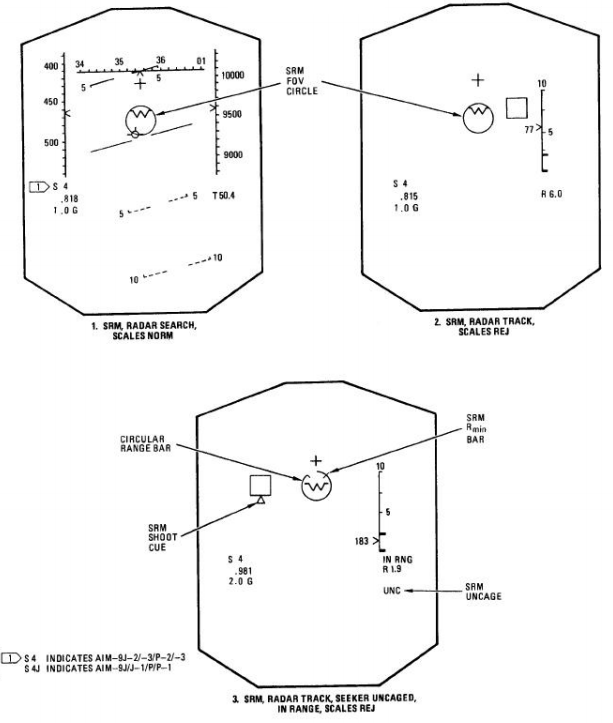

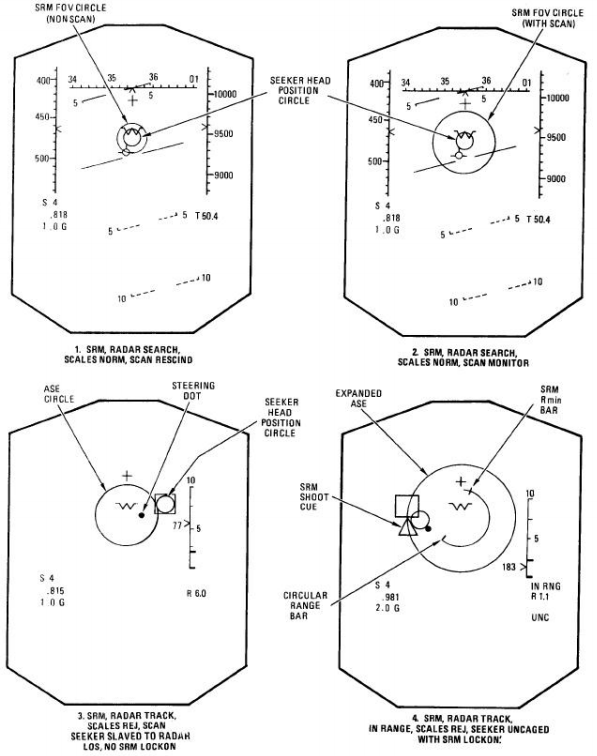

[그림] F-15 HUD DISPLAYS, SRM STEERING : AIM-9J/P





[그림] F-15 HUD DISPLAYS, SRM STEERING : AIM-9L

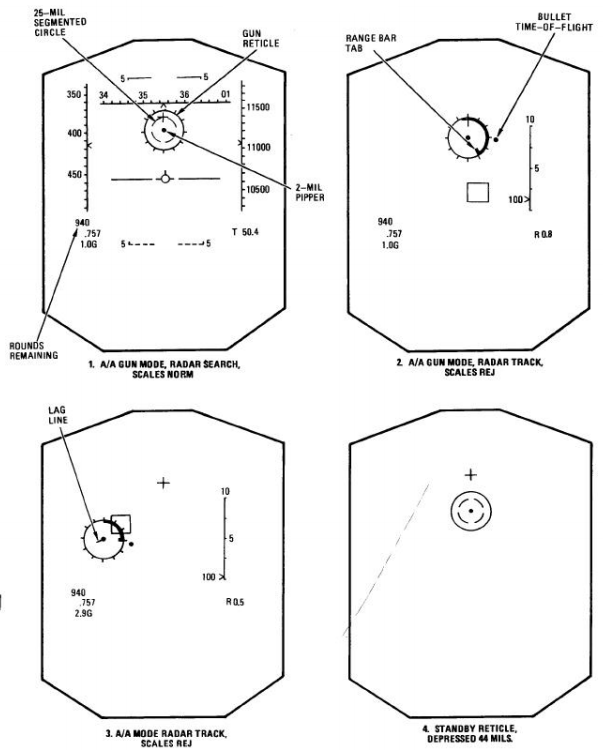

[그림] F-15 HUD DISPLAYS, GUN MODE STEERING

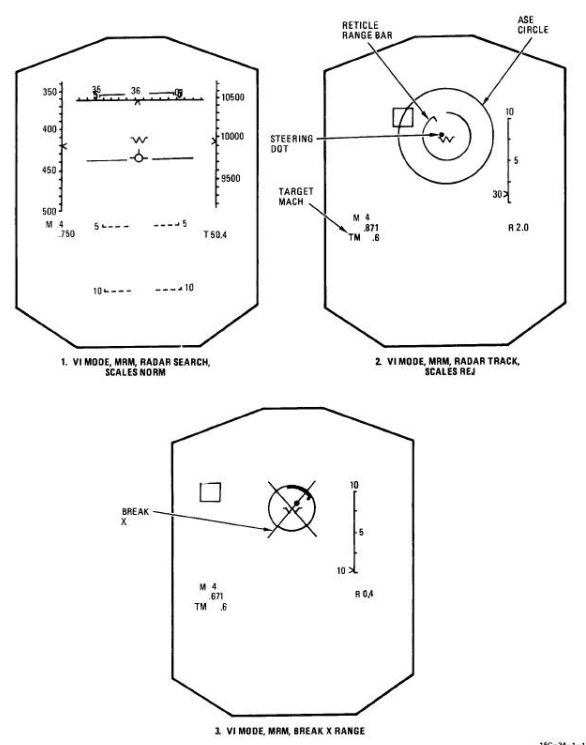

[그림] F-15 HUD DISPLAYS, VIS-IDENT STEERING

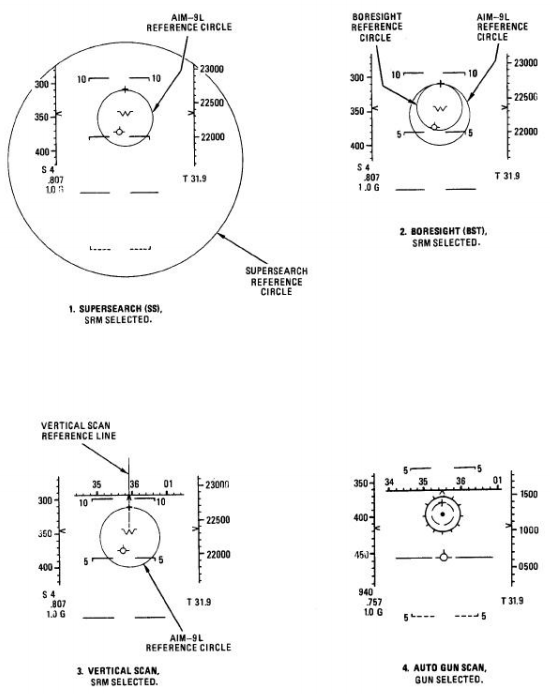

[그림] F-15 HUD DISPLAYS, AUTOMATIC ACOUISITION MODES
