[수집 자료] 항공 등화

자료 출처 : 항공등화 설치 및 기술기준, 항공교육훈련포털 항행안전시설

[다운로드]



항공 등화	영어명	내용
항공등대	Aeronautical Beacon	지표상의 특정 지점을 나타내기 위하여 연속적 또는 단속적으로 모든 방위각에서 보이는 등화를 말하며, 비행장등대 및 비행장식별등대로 구분된다
- 비행장등대	Aerodrome Beacon	항행 중인 항공기에 비행장의 위치를 알려주기 위하여 비행장 또는 그 주변에 설치하는 등화를 말한다
- 비행장식별등대	Aerodrome Identification Beacon	항행 중인 항공기에 비행장의 위치를 알려주기 위하여 모스부호로 명멸하는 등화를 말한다
진입등시스탬	Approach Lighting Systems	착륙하려는 항공기에 그 진입로를 알려주기 위하여 진입구역에 설치하는 등화를 말한다
진입각지시등	Precision Approach Path Indicator	항공기의 착륙 시 진입각의 적정여부를 알려주기 위하여 활주로의 외측에 설치하는 등화를 말한다
선회등	Circling Guidance Lights	체공 선회  중인 항공기가 기존의 진입등 시스템과 활주로등만으로는 활주로 또는 진입지역을 충분히 식별하지 못하는 경우에 선회비행을 안내하기 위하여 활주로의 외측에 설치하는 등화를 말한다
활주로등	Runway Edge Lights	이륙 또는 착륙하려는 항공기에 활주로를 알려주기 위하여 그 양측에 설치하는 등화를 말한다
활주로시단등	Runway Threshold Lights	이륙 또는 착륙하려는 항공기에 활주로의 시단을 알려주기 위하여 활주로의 양 시단에 설치하는 등화를 말한다
활주로시단연장등	Runway Threshold Wing Bar Lights	활주로시단등의 기능을 보조하기 위하여 활주로 시단부분에 설치하는 등화를 말한다
활주로시단식별등	Runway Threshold Identification Lights	착륙하려는 항공기에 활주로 시단 위치를 알려주기 위하여 활주로 시단의 양쪽에 설치하는 등화를 말한다
활주로중심선등	Runway Center Line Lights	이륙 또는 착륙하려는 항공기에 활주로의 중심선을 알려주기 위하여 그 중심선에 설치하는 등화를+D12:E12 말한다
활주로거리등	Runway Distance Marker Sign	활주로를 주행 중인 항공기에 전방의 활주로 종단까지의 잔여거리를 알려주기 위하여 설치하는 등화를 말한다
접지구역등	Touch-down Zone Lights	착륙하려는 항공기에 접지구역을 알려주기 위하여 접지구역에 설치하는 등화를 말한다
비상용등화	Emergency Lighting	항공등화의 고장이나 정전 시에 대비하여 비치해 두는 이동형 비상등화를 말한다
활주로종단등	Runway End Lights	이륙 또는 착륙하려는 항공기에 활주로의 종단을 알려주기 위하여 설치하는 등화를 말한다
유도로등	Taxiway Edge Lights	지상주행 중인 항공기에 유도로 대기지역 또는 계류장 등의 가장자리를 알려주기 위하여 설치하는 등화를 말한다
유도로중심선등	Taxiway Center Line Lights	지상주행 중인 항공기에 유도로의 중심 및 활주로 또는 계류장의 출입경로를 알려주기 위하여 설치하는 등화를 말한다
활주로유도등	Runway Lead-in Lighting Systems	활주로 진입경로를 알려주기 위하여 진입로를 따라 집단으로 설치하는 등화를 말한다
일시정지위치등	Intermediate Holding Position Lights	지상주행 중인 항공기에 일단정지 해야 하는 위치를 나타내기 위하여 설치하는 등화를 말한다
정지선등	Stop Bar Lights	유도정지위치를 표시하기 위하여 유도로의 교차부분 또는 활주로 진입정지 위치에 설치하는 등화를 말한다
활주로경계등	Runway Guard Lights	활주로에 진입하기 전에 멈추어야 할 위치를 알려주기 위하여 설치하는 등화를 말한다
풍향등	Illuminated Wind Direction Indicator	항공기에 풍향을 알려주기 위하여 설치하는 등화를 말한다
지향신호등	Signalling Lamp, Light Gun	항공교통의 안전을 위하여 항공기 등에 필요한 신호를 보내기 위하여 사용하는 등화를 말한다
착륙방향지시등	Landing Direction Indicator	착륙하려는 항공기에 착륙방향을 알려주기 위하여 T자형 또는 4면체형의 물건에 설치하는 등화를 말한다
도로정지위치등	Road-holding position Lights	활주로에 연결된 도로의 정지 위치에 설치하는 등화를 말한다
정지로등	Stop Way Lights	항공기를 정지시킬 수 있는 지역의 정지로에 설치하는 등화를 말한다
금지구역등	Unserviceability Lights	항공기에 비행장 안의 사용금지 구역을 알려주기 위하여 설치하는 등화를 말한다
활주로회전패드등	Runway Turn Pad Lights	활주로 회전패드에서 항공기가 180도 회전하는데 도움을 주기 위하여 설치하는 등화를 말한다
주기장식별표지등	Aircraft Stand Identification Sign	주기장으로 진입하는 항공기에 주기장을 알려주기 위하여 설치하는 등화를 말한다
항공기주기장안내등	Aircraft Stand Manoeuvring Guidance Lights	시정(視程이 나쁠 경우 주기위치 또는 제빙 방빙장 시설을 알려주기 위하여 설치하는 등화를 말한다
계류장조명등	Apron Floodlighting	야간에 작업할 수 있도록 계류장에 설치하는 등화를 말한다
시각주기유도시스탬	Visual Docking Guidance System	항공기에 정확한 주기위치를 안내하기 위하여 주기장에 설치하는 등화를 말한다
유도로안내등	Taxiway Guidance Sign	지상주행 중인 항공기에 행선지 경로 및 분기점을 알려주기 위하여 설치하는 등화를 말한다
제빙 방빙시설출구등	De/Anti-Icing Facility Exit Lights	유도로에 인접하여 있는 제빙 방빙시설의 위치를 알려주기 위하여 출구에 설치하는 등화를 말한다
고속탈출유도로지시등	Rapid Exit Taxiway Indicator lights	조종사에게 활주로에 가장 가까운 고속탈출유도로의 정보를 제공하고, 활주로가시범위 350미터 미만의 조건 또는 교통밀도가 고밀도일 때 착륙 이후 활주로를 효율적으로 벗어날 수 있도록 도움을 주기 위해 설치하는 등화를 말한다
헬기장등대	Heliport Beacon	항행 중인 헬리콥터에 헬기장의 위치를 알려주기 위하여 헬기장 또는 그 주변에 설치하는 등화를 말한다
헬기장진입등시스탬	Heliport Approach Lighting System	착륙하려는 헬리콥터에 그 진입로를 알려주기 위하여 진입구역에 설치하는 등화를 말한다
헬기장진입각지시등	Heliport Approach Path Indicator	착륙하려는 헬리콥터에 진입각의 적정여부를 알려주기 위하여 설치하는 등화를 말한다
시각정렬안내등	Visual Alignment Guidance System	헬기장으로 진입하는 헬리콥터에 적정한 진입 방향을 알려주기 위하여 설치하는 등화를 말한다.
진입구역등	Final Approach & Take-off Area Lights	헬기장의 진입구역 및 이륙구역의 경계 윤곽을 알려주기 위하여 진입구역 및 이륙구역에 설치하는 등화를 말한다
목표지점등	Aiming Point Lights	헬기장의 목표지점을 알려주기 위하여 설치 하는 등화를 말한다
착륙구역등	Touchdown & Lift- off Area Lighting System	착륙구역을 조명 하기 위하여 설치하는 등화를 말한다
견인지역조명등	Winching Area Floodlighting	야간에 사용하는 견인지역을 조명하기 위하여 설치하는 등화를 말한다
장애물조명등	Floodlighting of Obstacles	헬기장 지역의 장애물에 장애등을 설치하기가 곤란한 경우에 장애물을 표시하기 위하여 설치하는 등화를 말한다
간이접지구역등	Simple Touchdown Zone Lights	착륙하려는 항공기에 복행을 시작해도 되는지를 알려주기 위하여 설치하는 등화를 말한다
진입금지선등	No-entry bar	교통수단이 부주의로 인하여 탈출전용 유도로용 유도로에 진입하는 것을 예방하기 설치하는 등화를 말한다
활주로상태등	Runway Status Lights	활주로에서 항공기와 항공기 또는 항공기와 차량과의 충돌을 예방하기 위해 설치하는 등화를 말하며, 활주로를 진입하는 항공기나 차량에게 활주로 상태를 알려주는 활주로진입등(Runway Entrance Lights)과 이륙하고자 하는 항공기에게 타 항공기나 차량에 의해 활주로가 점유되어 있음을 알려주는 이륙정지등(Take-off Hold Lights)으로 구분한다.





비행장등대(Airport Beacon)

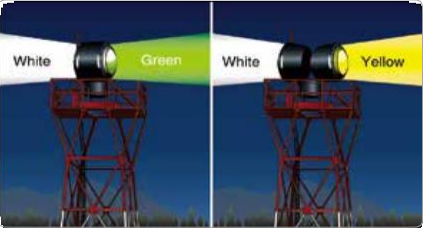

[그림] Airport Rotation Beacon



공항	Beacon
민간공항	녹새 / 흰색 / 녹색 / 흰색
군용공항	녹색 / 흰색-흰색 / 녹색 / 흰색-흰색
헬기 착륙장	녹색 / 노란색 / 흰색
수상 착륙장	흰색 / 노란색





진입등시스탬(Approach Lighting Systems)



[그림] 카테고리Ⅰ 정밀 접근 활주로 진입등 시스템





[그림] 카테고리Ⅱ/Ⅲ 정밀 접근 활주로 진입등 시스템





[그림] 비계기 활주로 및 비정밀 접근 활주로 진입등 시스템





[그림] Precision and nonprecision ALS configuration





진입각 지시등(PAPI)



[그림] 진입각 지시등의 배치





[그림] 진입각 지시등(PAPI)의 예시







활주로등(Runway Edge Lights)



[그림] 활주로등 황/백색등 교대 설치 구간





활주로 시단 연장등(Runway Threshold Wing Bar Lights)



[그림] 활주로 시단등 및 활주로 시단 연장등





활주로 중심선등(Runway Center Line Lights)



[그림] 활주로 길이가 2,500m일 경우의 활주로 중심선등 색상 배열





헬기장 진입등 시스템(Heliport Approach Lighting System)



[그림] 헬기장 진입등 시스템의 배치





헬기장 진입각 지시등(Heliport Approach Path Indicator)







목표 지점등(Aiming Point Lights)



[그림] 목표 지점등의 배치





고속 탈출 유도로 지시등(Rapid Exit Taxiway Indicator lights)



[그림] 고속 탈출 유도로 지시등
